主控

CPU

E2000Q  4核：2×FTC664，2×FTC310 FTC664：1.8/2.0GHz  FTC310：1.5GHz

BIOS

百敖

内存

类型

1*DDR4 So-DIMM

最大频率支持2400；

最大容量

64GB DDR4

ECC Option

不支持

存储

EMMC

支持8GB/16GB/32GB

SATA

1 x SATA

网络

Controller

2*RJ45 YT8531SC+2*RJ45YT8531C+4*RJ45+4*SFP(沐创H10L-X8)

接口

8 x 1 GbE RJ45  bypass可选

4*SFP

扩展

PCIe

1*PCIe X8扩展槽，X1资源,支持金数据第二代模块和客户的FPGA卡，顺利获得转接板，实现X1 转2X1和1*minipcie

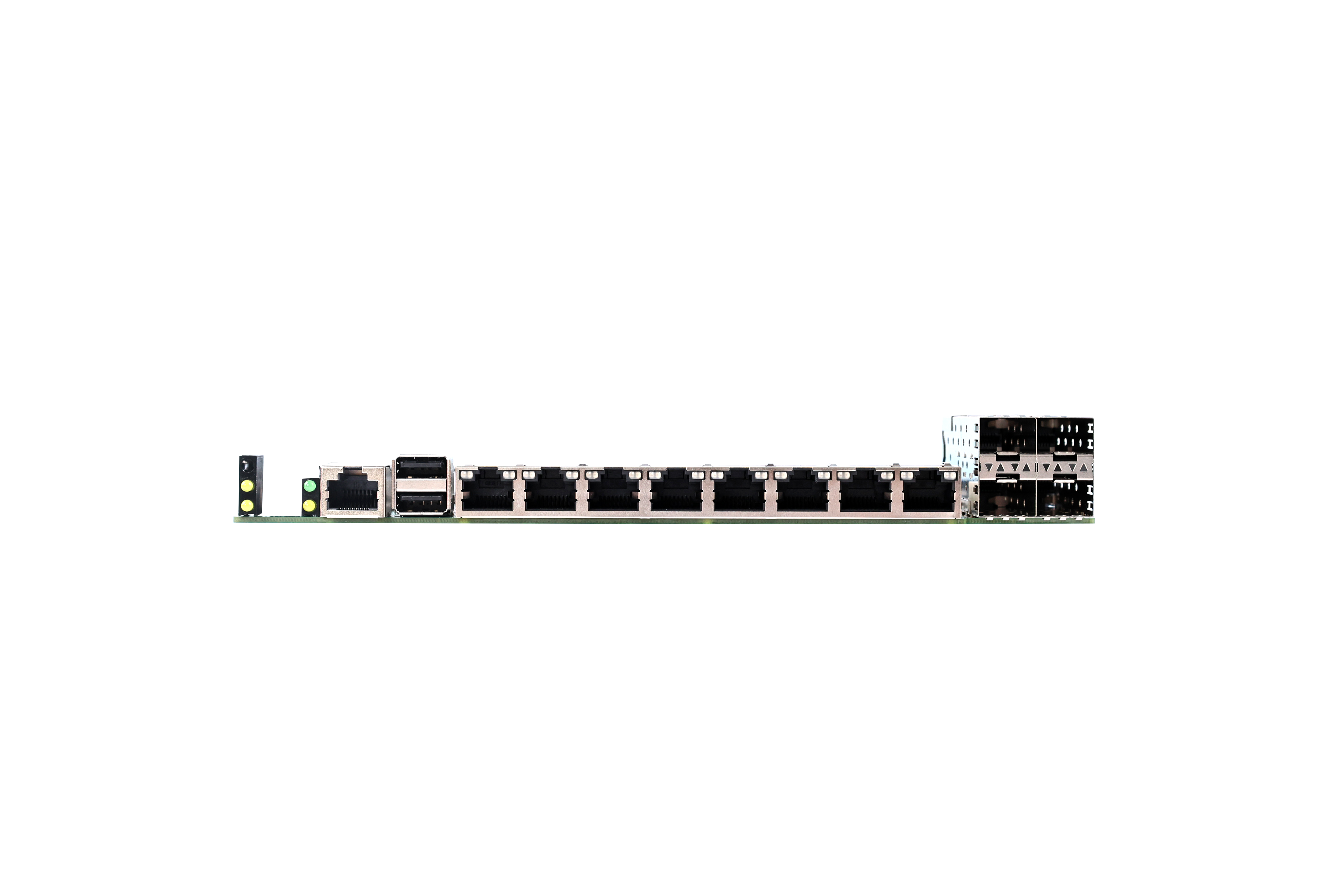

IO接口

USB

2 x USB 3.0

Serial

1 x Console port (RJ45 connector)

LED Indicator

Rear IO : Switch（黄）；POWER（绿）；HDD（绿）；BYPASS（黄）

板载插针

1*LPC; 2*10pin 排针P2.54 （黑色）

1*JLCD;1*4pin RS232,waffer P2.0（白色，防呆）

1*JCOM1_TTL;1*4pin waffer P2.0（白色，防呆）

1*JUSB;USB2.0 ;2*5pin排针 P2.54（黑色）,只有一组可用.

2*SATA_PWR;1*4pin白色座子

1*SATA ; 7PIN 黑色座子

1*CFAN;1*4pin 白色座子，支持风扇速度侦测控制

1*GPIO排针，2*5 排针，P2.54（黑色)

1*VGA

电源

功率/类型

主板 ATX 4PIN 12V供电，支持DC供电

其他

支持单电源120W或冗余电源70W，双电源120W（需要支持电源在位侦测，报警，功率侦测）

真冗余电源70W需要兼容

环境

工作温度

0 ~ 40° C (32 ~ 104° F)

储存温度

-20 ~ 60 °C (-40 ~ 140 °F) and 40° C @5~95% RH non-condensing

软件功能

麒麟嵌入式系统 Kylin-Embedded-V10-SP1-General-Release-Base-2309051107-ARM64.iso.torrent

产品尺寸

168mm*225mm
